金属材料摆锤冲击试验机操作规程，上海泛标指导您

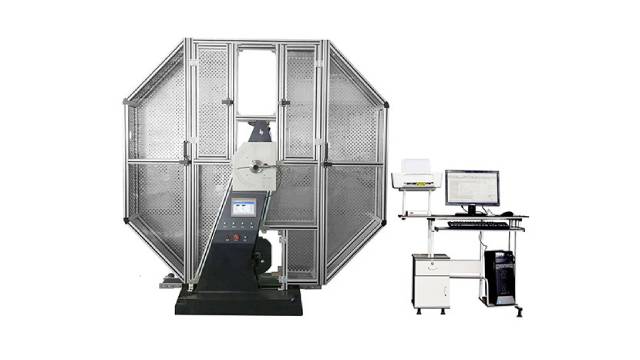

金属材料摆锤冲击试验机是我司上海泛标纺织品检测技术有限公司自主研发生产的测试设备，用于测试金属材料冲击韧性值和金属材料在动负荷下的抗冲击能力。

符合标准：

GB/T 229-2020 金属材料 夏比摆锤冲击试验方法

GB/T 3038- 2002 摆锤式冲击试验机检验法

JJG 145 摆锤式冲击试验机检定规程

技术参数：

1.冲击能量：150J、300J、450J、600J、750J

2.摆锤力矩：80.3848、160.7695、241.1543、321.5390、401.9238N.m

3.摆锤中心至试样中心距离：750mm

4.摆锤预扬角：150°，角度分辨率：0.025°

5.冲击速度：5.2～5.5m/s

6.试样规格：55mm×10(7.5、5、2.5)mm×10mm

7.试样支座跨距：40mm

8.试样支座端部圆弧半径：1mm

9.试样支座支撑面倾角：11°± 1°

10.冲击刀两斜面夹角：30°

11.冲击刀刃厚度：16mm

12.电源：三相四线制 50HZ、380V、1500W

操作规程：

1.准备工作：依据试验材料选择合适的摆锤和试样尺寸，按照标准要求加工试样，并确保试样表面光滑、无缺陷。

2.设备调试：检查试验机各部件是否正常，调整摆锤的初始位置，设置好能量显示装置等参数。

3.冲击试验：将试样正确安装在夹持装置上，释放摆锤对试样进行冲击，记录冲击能量等数据。

4.数据处理：按照相关标准要求，对试验数据进行计算和处理，得出材料的冲击韧性值。
